微流控分析芯片是通過微加工技術將微管道、微泵、微閥、微儲液器、微電極、微檢測元件、窗口和連接器等功能元器件，像集成電路一樣集成在芯片材料上的微全分析系統。微流控分析技術已經成為重要的化學及生物分析手段，其分析的優越性(材料及試劑的低耗、原位分析、快速實時等)在細胞、分子水平檢測得以應用和展現，尤其在細胞研究及應用方面，由于微流道尺度與細胞良好的相容性，可以在體外實現對體內細胞環境的高度模擬，所以在生命科學中的細胞培養、細胞操縱、試樣處理及細胞檢測方面有諸多應用，成為細胞及單個細胞實時檢測和研究的新平臺。許多微流控芯片研究致力于設計創造多功能微系統整合細胞檢測中的分析步驟，從而在微系統上實現細胞特別是單細胞生理、病理及藥理等方面的研究。微流控芯片自身的設計和制作技術、芯片上細胞研究模型和方法的建立離不開檢測方法和技術的探索與應用。

目前，微流控芯片上細胞研究中的檢測技術主要采用光學檢測和電化學檢測。光學檢測靈敏度高、設備簡單且易于與微流控芯片相結合，更有潛力應用于活細胞實時檢測。微流控芯片上光學檢測方法依原理可分為熒光檢測、化學發光和生物發光檢測、拉曼光譜檢測、折射率檢測、熱透鏡光譜檢測和表面等離子激元共振檢測等。本文對近年來微流控芯片上細胞研究中的光學檢測方法與技術進行綜述。

1熒光(Fluorescence)檢測

熒光化合物在一定的激發波長下可以釋放特定的熒光，而其它物質對特定熒光物質的信號交叉干擾很小，故而利用熒光光譜可以靈敏地檢測熒光物質。熒光檢測靈敏度高且易與微流控芯片相結合，從而使其成為微流控技術中最主要的光學檢測方法之一。

熒光檢測初時主要通過對細胞成像顯示檢測芯片上細胞的生長和活動狀況，后來逐漸應用到細胞膜和細胞組分的研究中。Yager研究組在微流控芯片上對大腸桿菌進行溶膜、提取細胞中β-半乳糖苷酶，并用熒光標記底物試鹵靈-半乳吡喃糖苷(RBG)檢測β-半乳糖苷酶含量，最大可以提取到165nmol/L的β-gal，應用不同的流速設置還可以用于分析其它細胞組分。Farinas等在微流控芯片上用熒光檢測分析人T淋巴細胞的離子通道活動情況，用毛細管從微培養板中吸取測試樣本與THP-1細胞混合并進一步與微流道中的電勢敏感熒光染料混合，利用膜去極化和超極化時陰離子染料DiBAC4和陽離子染料Syto62的熒光比率變化測量單細胞膜電勢，相對于膜片鉗技術而言，是一種簡單的細胞離子通道活力檢測的方法。

激光誘導熒光(LIF)可以精確控制激發光的參數，其敏感性更高，檢出限一般在10－13～10－9mol/L之間，因而用LIF進行微流控上細胞及其裂解物的檢測非常普遍。微流控芯片上LIF檢測有非共聚焦和共聚焦檢測系統兩種。激光共聚焦技術可以有效減小樣品照射體積，從而減小散射光對靈敏度的影響，因而共聚焦檢測系統的信噪比(SNR)較非共聚焦系統高。李永新等用LIF檢測微流控芯片上電泳分離的四種病原微生物DNA，可檢測出1×102cfu/mL的病原菌。Hellmich等用共聚焦LIF-微流控芯片系統(見圖1)檢測單細胞的裂解組分。系統在可見光區可檢測1×10－13mol/L的熒光素;在紫外區內利用Trp、Tyr和Phe3種氨基酸的LIF特性完成對蛋白質的分離和無熒光標記檢測。他們后續通過減小入射激光的功率和校正共聚焦的針孔將蛋白質和氨基酸的檢出限降低了2個數量級;再通過在PDMS中整合炭黑顆粒和涂覆基于聚氧乙烯的三嵌段共聚物F108層芯片表面修飾進一步提高了微流道中蛋白質的分離效率和LIF檢測的敏感度，對氨基酸的檢出限達到2．5×10－8mol/L，并在芯片上實現對單細胞中低濃度蛋白質的無標記檢測。

圖1紫外和可見激光誘導熒光檢測系統

許多研究者在微流控?zé)晒鈾z測系統的小型化方面做了有益嘗試，將光源和其它微設備組件整合，發展出各種小型化系統用于細胞及生物分子分析。Joo等將一個發光二極管(LED)、一個固態光電倍增管(SSPM)、聚電解質凝膠電極(PEGs)與玻璃微流控芯片組裝在體積15cm×10cm×10cm的微系統中，這個便攜式的微流控細胞計數器可以簡單而快速地用電阻抗和熒光兩種檢測方式區分細胞和微粒子。Kuhn等設計出小型化的完全芯片整合的電光學陷阱，其激發能水平比常規光學陷阱低5個數量級，并運用熒光檢測完成大腸桿菌DNA的光漂白動力學研究。

微流控?zé)晒鈾z測靈敏性高，影響其自身靈敏度的因素主要來自瑞利和拉曼散射，同時芯片本身背景熒光的去除是提高檢測精確度的重要因素，此外檢測的小型化將更便于對細胞生理生化反應的檢測。特異的熒光探針如量子點及免疫方法的結合，微流控表面圖案的設計可以省去對分析物的純化步驟，為芯片上實時、高靈敏度檢測提供思路。

2化學發光檢測和生物發光檢測

化學發光(Chemiluminescence，CL)或是生物發光(Bioluminescence，BL)的強度可以用于確定分析物的濃度，其靈敏度和選擇性高、線性反應范圍寬，利于對分析物的定量分析。相比于LIF檢測，由于檢測不需要外來光源，因而減少了干擾，也簡化了設備對光源的要求，只需要一個光電倍增管和光電二極管作為檢測器即可?；瘜W(xué)發光及生物發光檢測為微芯片檢測系統提供簡單而相對便宜的設備，符合芯片實驗室小型化發展趨勢。Heyries等利用化學發光在微流控芯片上實現對過敏特異抗體的檢測。用β-乳球蛋白、花生植物凝血素和人IgG3種蛋白質作為過敏抗體檢測的捕捉試劑，經過一種“PDMS彈性體大分子轉移”法固定在微流控芯片上。在經流體實驗得到的最優流速(20μL/min)條件下對過敏病人的血清進行測定，均得到陽性免疫反應。證明用微流控技術快速、靈敏地檢測蛋白質的小型化學發光ELISA的可行性。

電化學發光(ECL)是由電化學反應刺激而產生的化學發光。ECL不但保持了CL的優點，而且光釋放反應的時間和位點也可以由電化學反應控制。ECL試劑的電化學循環產生化學發光試劑信號釋放，可以實現低檢出限檢測。檢測采用較多的是聯吡啶釕Ru(bpy)2+3反應體系，也有許多采用三胺衍生物探針進行羧酸類物質的ECL檢測。Hosono等組裝了一個由PDMS基底流道和玻璃基底三電極組成的微流控系統，可以完成微流道傳輸、溶液混合和ECL檢測。通過控制流道中的兩個金電極傳輸并混合氨基酸溶液和聯吡啶釕Ru(bpy)2+3，再由混合通道中的鉑電極施加電場引發ECL進行檢測。檢測5種氨基酸Leu，Val，Pro，Lys和His，顯示ECL的強度與氨基酸濃度正相關，其中Pro的檢出限達到nmol/L級。之后在此系統中引入自動化閥控制溶液混合并由芯片上電極電勢調節pH值的恒定，提高了自控性。Pittet等用印刷電路板(PCB)技術設計電極和封裝環氧基質在微流控芯片上進行ECL檢測，降低了系統成本。Naseri等則開發了一種微流控芯片上注塑聚苯乙烯導電電極的技術，通過在其表面電子束蒸金或銀及電化學形成AgCl形成不同的電極，芯片系統可用于ECL和伏安法電化學檢測。

微流控芯片上BL檢測則利用細胞自身的發光性質，如利用細胞中具有發光性質的酶，然后依照外界物質對其催化產生發光產物的BL信號的影響而檢測。Elman等首次開發一個包含有全細胞傳感器、微光電機械系統(MOEMS)調幅器和固相光探測器的芯片系統(見圖2)。在細胞傳感器模塊中應用轉化了lac啟動子質粒的E．Coli做為細胞傳感模塊，用IPTG(半乳糖苷酶基因的誘導劑)評價整個系統的檢測能力，能檢測到0．1mmol/LIPTG作用下細胞的BL，證明其應用于細胞毒性檢測的潛力。Yoo等利用微流控芯片上固定的生物發光細菌檢測細胞毒性物質。用聚乙烯乙醇-苯乙烯吡啶(PVA-SbQ)在芯片上固定細胞，生物發光隨著細胞氧化損傷程度增加而加強，0．88mmol/L過氧化氫的加入使得生物發光強度增加10倍。Liu等則設計了“Y”型微通道用于樣本制備、分離并進行與ATP及ATP偶聯代謝的熒光素-熒光素酶BL檢測。定量分析表明ATP呈現動態的線性范圍，檢出限低至亞微摩爾。

CL和BL檢測選擇性和特異性高，但是只適合于特定化學發光試劑和細胞的研究，微流控芯片的設計中多個芯片層及分析檢測模塊的整合很重要。此外，ECL中電極的排布應避免分離電極的影響，由此增加了芯片設計和制作的復雜度;選擇更廣泛的檢測試劑將會擴大檢測的應用范圍。

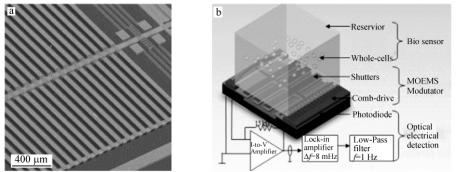

圖2整合的微光電機械系統(MOEMS)(a)和細胞傳感生物傳感芯片實驗室系統(b)

3.拉曼(Raman)檢測

拉曼光譜用來研究系統中分子的震動、轉動及其它低頻率震蕩模型，這些光譜提供的“化學指紋”可以用來鑒定特定分析物。不同于分子紅外光譜，極性分子和非極性分子都能產生拉曼光譜，而且由于水分子不會對其光譜產生影響，拉曼光譜不需要分析物絕對干燥。

激光誘導拉曼顯微術結合微流控芯片適于對微環境下樣本的混合、結構性質的原位探測，結合應用納米探針、染料標記、流道表面修飾、光學鑷子等技術對細胞及其代謝物無標記實時監測，微芯片拉曼檢測是細胞分選、細胞藥理、病理研究的新平臺。Ramser等將共聚焦微拉曼裝置、光學鑷子及微流控系統相結合檢測單個紅細胞在環境刺激中其血紅蛋白的氧循環變化過程。采集微流道中光鑷束縛下紅細胞在近紅外區的拉曼共振光譜，光譜的變化與血紅蛋白在光誘導作用下的轉換變化相同。這使得細胞內氧合作用循環的實時檢測和光誘導化學效應的觀察成為可能。黃超等用類似體系檢測紅細胞，證明與常規方法相比，微流控拉曼檢測對正常及病例紅細胞的區分度更好，檢測進程更快。Huang等利用吡啶二羧酸鈣(Ca-DPA)在1017cm－1的特異拉曼光譜，檢測光鑷束縛下桿菌類單個孢子中Ca-DPA含量變化，同時也研究了SpoVA蛋白在桿菌孢子化的過程中對Ca-DPA攝入的作用，在桿菌細胞孢子化的研究方法上有所創新。此外，Lau等開發了一套拉曼激活細胞分選(RACS)體系進行無標記細胞識別和自動化細胞連續分選，分選了兩種白血病細胞系。Wang等則利用相干反斯托克斯拉曼散射(CARS)結合PDMS微流控裝置(見圖3)進行流式細胞計量。在芯片上橫向聚焦液體核心掃描微流道中流動目標，對鼠脂肪細胞進行數量測定。CARS有很強的反斯托克斯強度，其藍移導致其很容易與熒光分離，而且有確定的散射方向，比普通拉曼散射更易得到理想的檢測信號，故而CARS細胞計量術是一種較好的具有震動選擇性的定量分析模式。

圖3CARS細胞計量檢測系統和芯片上流體聚焦效應

表面加強拉曼散射(SERS)顯微術通過表面共振加強技術可進一步提高拉曼光譜的靈敏度，SERS不僅可以對樣品進行光譜研究，還能進行功能性成像，提高了分子分析的信息量。Zhang等將微流控和SERS及共聚焦顯微分光鏡結合原位檢測單個CHO(中國倉鼠卵巢)細胞的光譜，注入伊屋諾霉素連續流并監測細胞在藥物誘發下Ca2+流的實時拉曼光譜反應。這種方法可用于研究細胞對外界條件刺激下的響應。Li等在硅基質上刻蝕納米結構形成模板，用此模板構建具有納米結構的PDMS微流道，然后在其上沉積銀膜，形成納米阱(nanowell)結構，實驗證明在納米阱上AgSERS基質的拉曼散射信號比普通PDMS上平滑Ag鍍層的信號強107倍。此外，在微流道中形成微液滴再進行SERS檢測也是一種有效的定量分析方法，細胞和微生物可被包被到微液滴中，然后進行實時SERS檢測和定量分析。Popp等用SERS檢測微流道中液/液片流中的分析物，微片流的體積小至180nL。這種方法克服了常規粘附膠體/分析聚合物在光學玻璃上留下的曲線痕跡(即記憶效應)的影響，提高了定量分析的重復性。進一步地用同位素標記液液片流作為內標準進行煙堿和吡啶SERS光譜的定量分析。這種微流道中內標準的建立進一步提高了SERS光譜分析的可重復性和對照性。

拉曼光譜的空間和時間分辨率高，適于對細胞及其生物分子的實時監測，微流道表面的處理和樣液處理方式非常重要，檢測時要選擇微流控芯片的基質種類和厚度及檢測波長以減小背景熒光干擾。

4.折射率(Refractiveindex，RI)檢測

材料的折射率是電磁波在真空中的傳播速度與它在介質中的傳播速度的比值，是一個衡量電磁波在材料內部傳播減慢的物理量。折射率檢測對于環境溫度、壓力或是流速非常敏感，與微流控設備結合并精確地控制外部條件后可以檢測多種分析物，尤適于熒光等其它方法不能檢測的非離子、無紫外吸收、無熒光的物質如蔗糖、PEG等的檢測。

細胞的折射率是一個顯著的細胞生物物理性質，折射率依細胞和細胞核的大小及表面性質的不同而有差異。折射率也對外圍的緩沖液非常敏感，對細胞RI的檢測有潛力用于癌癥和疾病的診斷。Lue等在微流道上對細胞用希爾伯特相顯微鏡法進行定量相位顯像提取，測量培養細胞的平均折射率。而許多有效的RI檢測是在微流控芯片上構造法布里-珀羅諧振腔，在其中固定單個細胞，然后依照細胞自身性質的不同及測量條件的改變而區分不同單細胞。依此方法，Shao等在微流控芯片上實現了紅細胞、白細胞和酵母細胞的區分，也通過正常淋巴細胞和兩類淋巴癌細胞系(Oswald和1771)間細胞核的差異導致的內腔式光譜的不同結合有效折射率模型計算區分細胞。Liu領導的研究組利用相同的原理設計小型RI檢測的微流控芯片并進行對細胞RI檢測的研究。檢測系統由微芯片上微通道、小角膜接觸鏡和外部空腔激光器組成。光源是尺度為215μm×300μm×100μm的激光二極管，用鍍金的鏡面構建外圍空腔，設計了一個微鏡頭使得激光器可以聚焦到單個細胞上。實驗結果證明，5種癌細胞的折射率(1．392～1．401)高于正常細胞的折射率(1．35～1．37)。隨后他們［47］在微流控芯片上構建光柵共振腔，用光纖引導激光進行單個活細胞RI檢測，微流控芯片集成細胞注入、液滴分離、緩沖液調節和纖維布拉格光柵(FBG)功能(見圖4)。這種光學陷阱技術減小了不確定因素和對細胞的損傷，使得單細胞檢測簡便、無損。類似的，St-Gelais等發展了一個集成有垂直刻蝕的硅布拉格反射鏡的微芯片RI傳感器，進行芯片上法布里-珀羅諧振光譜RI檢測，得到907nm/RIU敏感度和1．7×10－5RIU的分辨率。

圖4生物芯片和纖維布拉格光柵

此外，Ymeti等將一個光學四通道小干涉儀整合在微流控系統中，形成一個小型光學傳感系統。4個微流道為進樣分析通道，而光學四通道小干涉儀為傳感窗口。在相互反應長度為4mm的情況下，折射率的分辨率相當于6×10－8，對應于蛋白質的質量覆蓋分辨率為20fg/mm2。Kim等通過掃描玻璃樣本中的激光脈沖串將光學波導結構整合到微流道中進行單個紅細胞處理和折射率及熒光檢測。

RI檢測避免了熒光標記和化學修飾對細胞的影響，適于對細胞自然狀態的監測。檢測對激光光源及對外部條件如溫度、壓力和流速的控制要求很高，特殊光學檢測結構的設計及光纖等的應用使得微流控RI檢測系統更接近于芯片實驗室的概念。

5.熱透鏡顯微(Thermallensmicroscopy，TLM)檢測

熱透鏡技術有兩個激光器產生兩柱激光，其中激發光柱激發樣本，探針光柱測量折射率的變化。由于光吸收分子的濃度與熱透鏡效應成線性相關關系，所以通過測量由于TLS導致的探針光柱的會聚或分散可以進行定量分析。TLM適于結合微流道檢測，因?yàn)槲⒘骺匦酒芯匦瘟鞯乐械臋z測比在圓形的毛細管中更容易校準。Kitamori及其研究組在微流控芯片上細胞培養及TLM檢測分析方面多有建樹。

微流控芯片上細胞培養和對流體的控制，可以高度模擬細胞在體內的真實環境，而TLM可以實時無標記地監測細胞對外界刺激條件的響應。Jang等用TLM在微流控芯片上研究了流體切應力對成骨細胞分泌表達蛋白的影響。在連續灌流的玻璃微芯片系統中培養可表達GFP標記基因的鼠MC-3T3E1成骨細胞，用TLM測量芯片上堿性磷酸酶(ALP)的表達，證明在微流道中，切應力(0．07dyne/cm2)作用能增加成骨細胞的GFP表達和分化;另外在含有骨形成蛋白2的分化培養基中，微流道中細胞培養上清液中ALP活性達到常規48孔板靜態培養下活性的10倍。此微芯片細胞培養系統能自動化長時期(10天)監測細胞并進行成骨細胞分化分析。Sato等用石英玻璃微流控芯片培養鼠海馬神經細胞模擬神經網絡，然后將含有神經遞質谷氨酸的溶液注入到芯片上刺激培養的神經元釋放逆行信使分子花生四烯酸，之后用UV-TLM檢測分析。測量的信號強度依賴于谷氨酸溶液的濃度，而且神經元釋放逆行信使分子也與谷氨酸溶液的濃度相關。這個系統適合于細胞釋放超痕量化學物質的時間變化監測。

微流控芯片TLM檢測系統還可以模擬和監測細胞體內環境下對多種刺激條件的細胞響應，用于代謝和藥物篩選。Goto等在玻璃芯片上培養巨噬細胞樣細胞，通過控溫設備控制芯片3個不同區域溫度不同，然后用TLM監測細胞在脂多糖刺激下NO的釋放過程(見圖5)。與常規方法相比，對于NO的檢出限從1×10－6mol/L降低到7×10－8mpl/L，檢測時間由24h縮短到4h。

TLM由于其高檢測靈敏性和高分辨率，還用于監測微流道上單個細胞表面及內部分子的分布情況，并且可以定量檢測識別目標分子。Tamaki等［58］用小型TLM結合微芯片監測成神經細胞瘤-神經膠質瘤雜交細胞中細胞色素C在凋亡過程中由線粒體到胞質溶膠中的分布過程。在芯片微槽(體積為1μL)中培養細胞以模擬細胞的體內環境，在微流道進行流體操縱和檢測，細胞色素C的含量約為10－20mol。此外Kakuta等發展了一種芯片上TLM免疫分析檢測方法，在凝膠上檢測了腦鈉素與其抗體相互作用的結合活性。

TLM檢測極其靈敏，與微流控結合對于細胞研究的模型已經建立起來，可以對單個細胞無創、實時檢測，將是微系統的一個重要發展應用技術。檢測時需要精細的光學校準以達到檢測的最佳配置。

圖5基于微芯片的生物分析系統

6.表面等離子激元共振(Surfaceplasmonresonance，SPR)檢測

微流控SPR檢測最主要的特點是對界面上生物分子相互作用的無標記實時監測，通過對生物反應過程中SPR的動態變化監測獲取生物分子相互作用的特異信號。檢測對象一般是具有配體和受體特異結合性質的核酸、蛋白質、酶及抗體等生物分子，尤其適合對免疫反應的過程監測和定量分析，這種對分子特異反應的實時監測也用于細胞的檢測和傳感。

微流控芯片對流體的控制可以減少反應時間和樣本消耗，同時增加配體與膜表面受體的結合特性，SPR圖像實時監測生物分子復合體的形成及變化。Garcia-Aljaro等用微流控SPR傳感器檢測廢水中的大腸桿菌噬菌體。利用卵白素-生物素將噬菌體宿主E．coliWG5固定在金傳感芯片上，然后加入大腸桿菌噬菌體檢測SPR的特異信號。噬菌體-宿主間相互作用使E．coliWG5裂解使得傳感芯片表面質量密度增加，實時記錄相應的SPR信號進行檢測，檢出限約為102PFU/mL。Lei等將微泵、微通道和SPR生物傳感器集成在一個PMMA芯片上(見圖6)，用SPR信號監測芯片上RPMI-1640培養基中鼠L929細胞在胰酶加入前后的細胞粘附與脫附過程，整個體系對于監測細胞在藥物作用下活力的變化非常實用，而且是研究溶液體系的變化對特定生物分子間相互作用影響的有效平臺。

SPR檢測另外一個特點是可以檢測溶液中可被捕獲或是沉積在界面表面上的分子及細胞，因而無需分離純化溶液中的特異分析物。Kim等在微芯片上集可表達GST-GFP(谷胱甘肽S轉移酶綠色熒光蛋白)的E．Coli細胞培養、溶膜、及GST-GFP-谷胱甘肽酰金表面親和純化及SPR圖像檢測于一體，可在芯片上直接進行SPR檢測，省去了GST-GFP的純化步驟，整個檢測敏感而且特異。類似地，Yang等在微流道中快速定量分析唾液中皮升級的IL-8，依照其含量輔助診斷口腔癌細胞的存在，對唾液中IL-8的檢出限為184pmol/L。另外SPR只檢測與抗體結合的細胞，溶液中的細胞并不被檢測到，故適用于細胞在自然狀態下與表面相互作用的研究。Suraniti等用一個SPR抗體微陣列金薄層芯片選擇性地檢測血液中的淋巴細胞。在芯片表面固定吡咯偶聯的抗體，然后檢測流經的血液樣品，采集不同細胞加入時陣列中抗體反射率的變化曲線和SPR圖像而實時監測抗體對應淋巴細胞的存在和數量。這個系統適用于細胞粘附動力學的研究及小型診斷系統的開發應用。

圖6微流控SPR生物傳感器

此外在微流控芯片上運用陣列的方式可以同時進行對照及平行樣實驗，在提高檢測通量的同時增加數據的質量，因?yàn)樾酒蟽?nèi)部對照的設計可以校正反應中非特異性結合及儀器漂變。Taylor等用前后十字交叉的方法制備3×3微陣列，并在其表面組裝液體栓雙層陣列進行可尋址生物傳感，實時監測不同蛋白質的活力，整個分析檢測步驟都由SPR實時監測便于對問題的發現及對反應過程條件的優化。

SPR檢測結合免疫學方法可以實時無標記監測細胞及其代謝物分子的變化，良好的表面反應特性結合高特異的免疫學反應，是微系統上細胞研究的良好平臺，芯片的制作要求較高，檢測需要對微流道表面鍍金膜或是與有金膜的芯片相結合，但是可以用于長時間的監測。

7.總結與展望

微流控芯片的光學檢測方法多樣，而且一個芯片上可以集成多種檢測輔助手段，利用微流控芯片對細胞的操縱如流體切應力作用、液滴化處理，再結合使用光學鑷子、納米技術、表面處理等手段往往可以使檢測更加靈敏和簡便;此外多種檢測技術的結合應用可以擴展檢測的信號范圍和精度，顯示了微流控芯片檢測方法的多樣化和集成化。另外一個趨勢是向著小型化、便攜化發展，通過將光源、激發器、分析組件等檢測元件小型化，減小檢測的損耗和體積，發展出簡易的現場、實時檢測分析系統，向著芯片實驗室的方向發展。

微流控上細胞研究中光學檢測技術的發展使得細胞及生物分子的檢測進入微米級、納米級及更小級別的檢測，對試劑的低耗、試樣的痕量、高精度分析使得微流控高通量檢測更加成熟，為生物微納系統的發展起著重要的促進作用。但現有檢測方法對活細胞不同生命周期無創、實時、多成分的動態信息檢測和傳感仍有很大挑戰，新的檢測思路和方法仍需發展，同時芯片上細胞檢測及傳感應當越簡單實用越好，最好用圖像及顏色信息就可以分析。如僅僅采用CCD或是微流控光學微鏡(OFM)就可以完成信號采集，這樣利于對細胞的無損檢測及系統的小型化和便攜化，也更便于現場實時檢測。微流控芯片上微陣列、新敏感材料如卟啉、特異探針和形狀記憶聚合物等的應用將為微流控系統上細胞檢測提供有益的思路和借鑒。另外小型化設備及微電子系統如小型二極管激光器、LED、光纖及ARM嵌入式系統的應用將使檢測系統的成本更低廉，更便于使用。

文獻鏈接：DOI:10．3724/SP．J．1096．2010．01357
