微流控芯片技術可以實現從樣品處理到檢測的微型化、自動化、集成化及便攜化，因而在食品安全檢測方面展現出強大的發展活力。目前微流控芯片技術在農藥殘留、獸藥殘留、重金屬、食品添加劑等食品安全檢測方面已取得了一系列重要進展。

食品安全分析檢測是控制食品污染的重要手段，傳統檢測技術往往通過分離技術結合檢測儀器對污染物進行定性和定量分析，雖具備一定的優勢，但是存在儀器昂貴、需要專業操作人員、試劑 和樣品消耗量大、靈敏度較低等局限，難以滿足對食品進行現場、實時、快速、微量化、集成化、便 攜化的檢測需要。

1.農藥殘留的檢測

農殘檢測是食品安全檢測的重點，目前微流控芯片主要用于有機磷類、氨基甲酸酯類、有機氯類、除草劑類等農藥殘留的檢測。

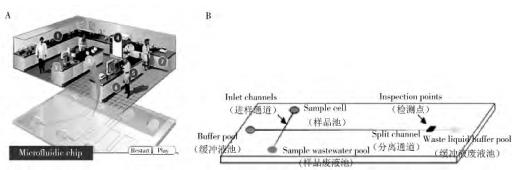

圖 1 微流控芯片的主要功能(A)及常見微流控芯片通道結構(B)

1.1 有機磷類農殘的檢測

Wang 等設計了一種檢測水中有機磷農藥殘留的微流控芯片，這種芯片將毛細管電泳芯片與厚膜測量電流傳感器耦合，其對殺螟松、對氧磷和甲基對硫磷的檢出限分別達到 1. 06，0. 21，0. 4 μg /mL， 檢測時間均小于 140 s; 2004 年，Wang 等設計了一種用于有機磷神經毒氣和有機磷農殘毒性篩選的微流控芯片，該芯片主要通過前置柱與有機磷水解酶反應，得到的磷酸產物通過電泳分離，并用非接 觸電導檢測。相比于以有機磷水解酶為基礎的生物傳感器，這種新型生物芯片可以方便地區別單獨的有機磷復合物，并首次實現了非接觸電導檢測儀檢測酶產生的產物。該新型微系統由于具有高速、高 效、樣本小、成本低等優勢，可以用于田間有機磷農藥和神經毒素的篩選。Lee 等在聚二甲基硅氧烷微流控通道上使用共焦增強拉曼光譜對甲基對硫磷進行檢測，檢出限為 0. 1 μg /mL。郭紅斌等利用反應產物對光的吸收原理制作出一種用于檢測有機磷農藥的聚二甲基硅氧烷微流控傳感器，該傳感器集成了光纖和用于固定有機磷水解酶的 SU － 8 圓柱，對不同濃度的有機磷農藥均具有良好響應。

1.2 氨基甲酸酯類農殘的檢測

Smirnova 等設計了一種具有新通道的微流控芯片用于氨基甲酸酯類農殘的高效萃取。將西維 因、克百威、殘殺威、蟲威 4 種氨基甲酸酯類殺蟲劑水解成相應的萘酚后，加入對硝基苯、氟硼酸 鹽試劑，再萃取到 1-丁醇中作為有色偶氮衍生物，然后用熱透鏡顯微鏡檢測，檢出限可達 ng 水平，比傳統分光光度方法的檢出限低至少2個數量級。 Smirnova 等設計了一種集水解、偶氮衍生、 液液萃取、膠束電色譜分離、熱透鏡檢測于一 體的集成硅芯片(圖 2)，用于西維因、克百威、 殘殺威、? 蟲威 4 種氨基甲酸酯類農藥的分離檢測。將西維因在堿性介質中水解出的 1-萘酚 與三甲基苯胺重氮化，通過甲苯萃取其中的有 色含氮染料，并用熱力透鏡顯微鏡(TLM)檢測， 在 3. 4 × 10 － 7～ 3. 5 × 10 － 6 mol /L 范圍線性較好， 檢出限為 7 × 10 － 8 mol /L。

圖 2 微芯片上西維因的檢測

1.3 有機氯類物質的檢測

Khummueng 等設計了一個二維的氣相色譜(GC × GC)雙重檢測系統，該系統將微流體分離設備 連接到平行檢測器上，通過耦合氮磷檢測(NPD)和電子捕獲檢測(ECD)對蔬菜中的多類農藥(包括 17 個有機氯農藥、15 個有機磷殺蟲劑和 9 個含氮的殺真菌劑)進行檢測。結果表明農藥殘留的分離效率得到了改進，產生了更大的響應，達到了更高的準確度。Aota 等采用多層毛細管柱和微流控液液分 區對變壓器油中的多氯聯苯進行預處理，可在 2 min 內完成多氯聯苯的分解及油的分離，得到洗脫液 中的多氯聯苯濃度顯著高于傳統蒸餾方法。

1.4 除草劑類農殘的檢測

Lefévre 等研制了一種以聚二甲基硅氧烷( PDMS) 為基底，以萊茵衣藻( Chlamydomonas reinhardtii)為指示對象，集成了有機二極管(OLED)和有機光電探測器(OPD)的微流控芯片，將其用于水 體中敵草隆的檢測，檢出限達 11 nmol /L。

Islam 等使用標準光刻法設計了一種將毛細管電泳與內通道脈沖安培檢測聯用的微流控芯片， 并將其用于 3 種常見的三嗪類除草劑(莠去津、西瑪津、莠滅凈)的分離和檢測，方法簡單、快速。da Silva 等設計了一個長 150 mm，寬 12 mm，進樣長度 10 mm，分離長度 40 mm 的聚酯碳粉微流控芯 片，結合電容耦合非接觸電導檢測和電泳分離分析了草甘膦及其主要代謝產物氨甲基膦酸(AMPA)。 在無任何預富集的條件下，對草甘膦和氨甲基膦酸的檢出限分別達 45. 1，70. 5 mol /L，方法簡單、快 速、直接。Wei 等將激光誘導熒光檢測器與微流控芯片電泳結合，采用一次性環烯烴共聚物微芯片 和低成本的光誘導熒光檢測器實現了最小化的分析成本，從而建立了一種快速和抗干擾的檢測草甘膦 和草銨膦的方法，成功檢測到 0. 34 μg /L 草甘膦和 0. 18 μg /L 草銨膦。由于這種方法的分析速度快、 抗干擾能力強，被認為是潛在的現場快速篩查水中和農產品中除草劑殘留的分析方法，是微流控系統 用于現實分析的一個成功案例。

2.獸藥殘留的檢測

目前，微流控芯片技術用于抗生素類獸藥殘留檢測的研究較多，如 Fesenko 等使用丙烯酰胺保護菌細胞的活性，從而將活的大腸桿菌固定在生物芯片上用于檢測抗生素。Garcia 等將芯片電泳與脈沖安培檢測相結合成功檢測了青霉素和氨芐青霉素，檢出限達 5 μmol /L。裴翠錦等采用微流動注射芯片化學發光法成功地測定了魚蝦中的四環素殘留，方法的線性范圍為 0. 2 ～ 10 μg /mL，檢出限為 0. 017 μg /mL。Lee 等制備了一種集富集、分離、電化學檢測為一體的用于四環素系列抗生素檢測 的微流控芯片，對牛肉樣品中四環素、土霉素、金霉素、強力霉素的檢出限為 1. 5 ～ 4. 3 nmol /L，與傳 統膠束電色譜 － 電化學檢測法相比，靈敏度提高了 10 ～ 900 倍。Lu 等將芯片電泳與激光誘導熒光檢 測相結合實現了人血清中阿霉素和柔毛霉素的檢測，其線性范圍為 1 ～ 75 μg /mL，檢出限分別為 0. 3， 0. 2 μg /mL

微流控芯片技術用于激素類獸藥殘留檢測也有較多文獻報道。Karuwan 等開發了一種微流體與流動注射電化學結合快速檢測沙丁胺醇的裝置，該裝置由 PDMS 微通道和電化學電極玻璃襯底構成， 相比裸電極表現出良好的穩定性和重復性。大連化物所研究人員將微芯片與共聚焦激光誘導熒光 (LIF)掃描儀集成建立了微流控免疫分析系統，制備出三層結構的微流控芯片，利用抗原抗體特異性反 應，可以實現鹽酸克倫特羅的高通量檢測，達到了較好的檢測靈敏度。萬德慧等以萊克多巴胺印跡 聚合物為識別元件，以微流控芯片為流通反應池，以化學發光儀作為檢測器，通過流動注射分析檢測 豬肝和牛肉中的萊克多巴胺，其線性范圍為 6 ～ 960 ng /mL。

3.重金屬殘留的檢測

Lu 等以 4-(2-吡啶偶氮)間苯二酚(PAＲ)為金屬絡合劑和顯色劑，與二極管陣列結合制備了一 種用于檢測 Co2 + ，V3 + ，Ni2 + ，Cu2 + ，F(xiàn)e2 + ，Mn2 + ，Cd2 + 等金屬離子的微流控芯片，各金屬離子的檢 出限分別為 0. 47，0. 97，0. 40，0. 41，1. 00，1. 15，0. 54 μg /mL，檢測時間均小于 65 s。Lichtfouse 等［27］利用魯米諾的發光性質，將光刻法與濕法刻蝕技術相結合，使用成本很低的光電探測器，成功研 制出一種將試劑固定在微芯片上，能自動對硝酸鈷進行測定的微流控芯片，檢出限達 3 × 10 － 11 mol /L。 Nogami 等將微流控芯片電泳與化學發光結合實現了自來水中銅離子的檢測，檢出限達 7. 5 nmol /L。 Alves － Segundo 等使用發光二極管和光電二極管，搭配低溫共燒陶瓷，制造了一種以二苯基甲酰胺 作為顯色劑，能連續流動分析六價鉻的微芯片(圖 3)，六價鉻在 0. 1 ～ 20 mg /L 的范圍內表現出良好的 線性關系，檢出限達 50 μg /L。An 等將兩個移動的海洋浮游植物細胞固定在微流控芯片中，利用細 胞動力作為高通量傳感器的信號，實現了汞、鉛、銅等污染物的快速、簡單、高通量檢測。實驗結果 證明將幾個靈活、可擴展的功能元件集成在一個芯片設備上，可實現對海洋浮游生物的高通量生物測 定和自動分析，且樣品和時間的消耗更少。

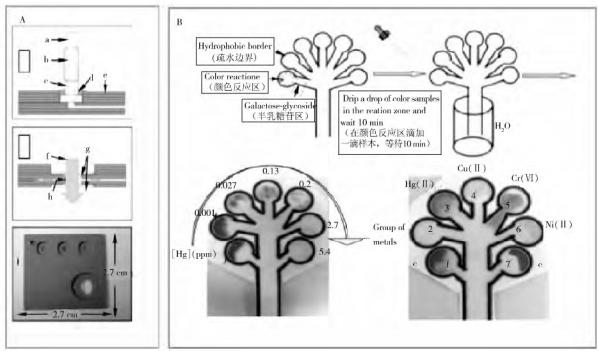

圖 3 重金屬檢測微流控芯片系統

4.食品添加劑的檢測

微流控芯片也可用于食品中著色劑、防腐劑、護色劑、增白劑、漂白劑及香料等食品添加劑的檢測。Law 等首次用傳統毛細管電泳和芯片電泳電容耦合的非接觸電導檢測了苯酸鹽、山梨酸酯兩種 防腐劑和維生素 C，發現該芯片電泳能極大地減少分析時間，方法對飲料中食品添加劑等的檢出限達 到 3 ～ 10 μg /mL，分析時間小于 50 s。Liu 等通過兩層芯片間夾濾膜的手段發展了一種真空加速微流 體免疫方法(VAMI)，比傳統的微流體免疫方法具有更高的靈敏度，所需時間更短，對食品中非法添加 物質蘇丹紅的檢出限(LOD)為1 ng /mL，總檢測時間為15 min。2007 年，Dossi 等采用芯片電泳與電 化學結合檢測了軟飲料和糖果中的著色劑顏料黃 AB、新紅、日落黃、新胭脂紅和莧菜紅 5 種偶氮染 料，檢出限分別為 3. 8，3. 4，3. 6，9. 1，15. 1 μmol /L，檢測時間均小于 300 s。Dossi 等設計了一種新型微流控芯片，這種芯片由于通道出口與工作電極之間沒有距離，可以有效防止分析物流出分離通道， 而進入相對較大的檢測池，用于檢測軟飲料和糖果中的著色劑酸性綠 S 和專利藍，檢出限分別為 17，10 μmol /L，線性范圍為 50 ～ 2 000 μmol /L，檢測時間小于 250 s。Lee 等［35］在芯片上設計了 3 條平行通道用 于著色劑艷藍 FCF、靛藍、固綠 FCF、莧菜紅、赤蘚紅、誘惑紅、麗春紅 4Ｒ、酒石黃、日落黃 FCF 的檢 測，檢出限為 1. 0 ～ 5. 0 nmol /L，靈敏度比傳統的膠束電色譜 － 電化學檢測法提高了 10 800 倍。Shiddiky 等將芯片電泳與電化學檢測相結合實現了水中護色劑———亞硝酸鹽的檢測，檢出限達(0. 09 ± 0. 007) μmol /L。Shiddiky 等將芯片電泳與電化學檢測相結合實現了火腿中護色劑———亞硝酸鹽的檢測，檢出 限可達(0. 35 ± 0. 05) μg /mL。劉偉采用微流動注射化學發光法檢測了面粉中的增白劑———過氧化苯甲 酰，檢出限達 0. 4 μg /mL，線性范圍為 0. 8 ～ 100 μg /mL。同樣方法檢測自來水中漂白劑———次氯酸根的 檢出限達 0. 14 μg /mL，線性范圍為 0. 3 ～ 100 μg /mL。Crevillen 等利用碳納米管材料制備微流控裝 置，實現了飲食中的香料、抗氧化劑、水溶性維生素和異黃酮的選擇性分析。相比于未經修飾的絲網印 刷電極，多壁碳納米管在食品分析中表現出更快的分離能力和良好的電信號，分辨率提高了 2 個數量級。

在食品安全領域，人們對食品安全檢測技術提出了更高的要求。微流控芯片不僅可以用于食品體系中化學有害物質的檢測，還可以應用于微生物危害的監控及營養物質和功能成分的分析，但目前對于實際樣品分析還處于起步階段。隨著芯片研究的深入，未來的微流控芯片發展一方面將結合納米技術、納米材料來擴展檢測的信號范圍和精度，以實現微流控芯片檢測方法時間短、檢測靈敏度高的要求，從而可能在很大程度上改變食品安全檢測領域的研究現狀。另一趨勢是向著小型化、便攜化發展， 通過將光源、激發器、分析組件等檢測元件小型化，減小檢測的損耗和體積，發展出簡易的現場、實時檢測分析系統，向著芯片實驗室的方向發展。

（文章來源：分析測試學報第 34 卷 第 4 期 doi: 10. 3969 / j. issn. 1004-4957. 2015. 04. 019 科學網科學網轉載僅供參考學習及傳遞有用信息，版權歸原作者所有，如侵犯權益，請聯系刪除）
